FFC painduv kaabel - suure{1}} jõudlusega painduv lame kaabel autotööstusele ja elektroonikatööstusele Rakendused
Toote tutvustus

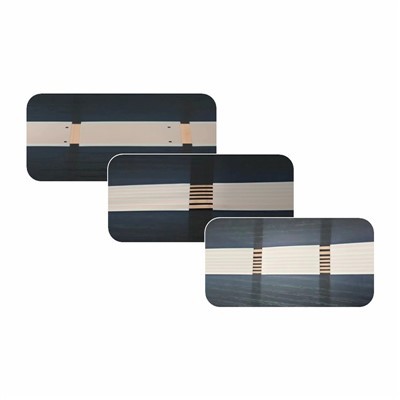

FFC painduv kaabel (Flexible Flat Cable) on esmaklassiline signaaliedastuslahendus, mille on välja töötanud ja tootnud Jiaxing Richang Auto Parts Co., Ltd.{2}}riiklik kõrgtehnoloogiline ettevõte, millel on IATF16949, ISO14001 ja GB/T29490 standardite sertifikaat. Meie FFC painduv kaabel, mis on valmistatud kvaliteetse-kuumuskindla-kummist kile (isolatsioon) ja kõrge-puhtusega vaskribade (juhtide) lamineerimisel täiustatud automatiseeritud seadmete abil, pakub erakordset paindlikkust, õhukest profiili ja usaldusväärset jõudlust. Usaldusväärse FFC paindkaablite tootjana, kellel on üle kümne aasta kogemusi, integreerime range kvaliteedikontrolli igas tootmisetapis,{12}}alates tooraine kontrollist (sealhulgas RoHS-i vastavuse kontrollimisest) kuni valmistoote testimiseni,{14}}tagamaks järjepidevuse ja vastupidavuse nõudlikes keskkondades. Meie FFC paindkaablit, mis sobib ideaalselt ruumipiirangute ja dünaamiliste rakenduste jaoks, kasutatakse laialdaselt autode kellavedrudes, juhtmestikes ja olmeelektroonikas, teenindades ülemaailmseid kliente, sealhulgas SAIC{16}}GM-Wuling, BYD ja GAC Passenger Cars.
Peamised eelised
Suurepärane paindlikkus ja painduvus:FFC painduva kaabli lame ja õhuke struktuur võimaldab pingevabalt painutada ja kitsastes kohtades suunata, muutes selle ideaalseks dünaamilisteks rakendusteks, nagu autokella vedru sisemine juhtmestik, mis nõuab korduvaid pöörlemisliigutusi.
Ruumi-Säästlik ja kerge disain:Võrreldes traditsiooniliste ümmarguste kaablitega võtab FFC painduv kaabel 30–50% vähem ruumi ja kaalub 20–40% vähem, optimeerides kaalujaotust ja ruumikasutust sõidukites, elektroonikas ja tööstusseadmetes.
Stabiilne signaaliülekanne:Kõrge -puhtusastmega vaskribad tagavad väikese takistuse ja minimaalse signaalikao, samas kui esmaklassiline isolatsioonimaterjal tagab suurepärase dielektrilise tugevuse ja elektromagnetiliste häirete (EMI) takistuse,{1}}mis on oluline autotööstuses ja täppiselektroonikarakendustes.
Täppisautomaatne tootmine:CCD visuaalse kontrolli, automatiseeritud lamineerimise ja täppisstantsimisseadmetega toodetud FFC painduv kaabel säilitab ranged mõõtmete tolerantsid, tagades ühtlase juhtmevahe ja usaldusväärse ühenduvuse partiide vahel.
Vastupidavus karmis keskkonnas:Töötemperatuurivahemikus -40 kraadi kuni +125 kraadi, FFC painduv kaabel peab vastu kõrgetele/madalatele temperatuuridele, niiskusele, vibratsioonile ja soolapihustustele-, mis vastab autotööstuse (IATF16949) ja tööstusliku vastupidavuse standarditele.
Kohandatavad konfiguratsioonid: Pakume 2–26 kanaliga FFC paindkaablit, kohandatavat juhtmelaiust (0,3–1,0 mm), sammu suurust (0,5–1,25 mm) ja pikkust, mis on kohandatud sõidukite, elektroonika ja tööstusmasinate spetsiifilistele vajadustele.
RoHS-i vastavus ja keskkonnasõbralik{0}} Kõik FFC painduvad kaablid vastavad RoHS-i standarditele, ei sisalda ohtlikke aineid, nagu plii ja elavhõbe, ning vastavad säästva tootmise ülemaailmsetele keskkonnaeeskirjadele.
Tehnilised andmed
|
Spetsifikatsioon |
Üksikasjad |
|
Toote nimi |
FFC painduv kaabel (painduv lamekaabel) |
|
Juhi materjal |
Kõrge puhtusastmega-vaskriba |
|
Isolatsioonimaterjal |
Kuumus{0}}kindel kummikile (PE-põhine) |
|
Dirigentide arv (kanalid) |
2-26 kanalit (kohandatav) |
|
Juhi laius |
0,3 mm, 0,5 mm, 0,8 mm, 1,0 mm (standard); saadaval kohandatud laiused |
|
Kaabli paksus |
0,1–0,5 mm (erineb juhtide arvu ja isolatsioonikihi järgi) |
|
Punkti suurus |
0,5 mm, 1,0 mm, 1,25 mm (tavalised spetsifikatsioonid) |
|
Töötemperatuuri vahemik |
-40 kraadi kuni +125 kraadi |
|
Isolatsioonitakistus |
Suurem või võrdne 100 MΩ (DC 500 V, 1 minut) |
|
Pinge reiting |
300V AC/DC |
|
Praegune võimsus |
0,5A-3A juhtme kohta (olenevalt juhtme suurusest) |
|
Minimaalne painderaadius |
Suurem kui 5 × kaabli paksus või sellega võrdne |
|
Vastavusstandardid |
IATF16949, ISO14001, RoHS, GB/T29490 |
|
Testimissertifikaadid |
SGMW (SAIC-GM-Wuling) labori GP10 tuvastus |
|
Tooraine vastavus |
RoHS{0}}sertifitseeritud vaskribad ja isolatsioonikile |
|
Pakendamine |
Vaakum{0}}suletud pärlpuuvillakaitsega, et vältida oksüdatsiooni |
Rakendused
Autotööstus
Kella vedruga sisemine juhtmestik, autode juhtmestikud, armatuurlauad, teabe- ja meelelahutussüsteemid ja turvakomponendid. Usaldavad juhtivad autotootjad, sealhulgas SAIC-GM-Wuling, BYD, GAC Passenger Cars, Jiangling Ford, Hozon New Energy ja Dongfeng.
01
Tarbeelektroonika
Printerid, skannerid, koopiamasinad, LCD-telerid, DVD/Blu{0}}ray-mängijad, faksiaparaadid, heliseadmed ja digikaamerad-, mis sobivad ideaalselt signaali edastamiseks liikuvate osade vahel.
02
Tööstusseadmed
Plotterid, tööstuslikud juhtimissüsteemid, automaatikamasinad ja robootika, kus paindlik ühenduvus kompaktsetes ruumides on kriitilise tähtsusega.
03
Uued energiasõidukid (NEV)
Akuhaldussüsteemid (BMS), sisseehitatud{0}}laadijad ja elektrisõidukite (EV) juhtmestikud, mis suurendavad kergeid ja kõrget -temperatuuri taluvaid omadusi.
04
Meditsiiniseadmed
Kaasaskantavad meditsiiniseadmed (nt ultraheliaparaadid, patsiendimonitorid), mis nõuavad usaldusväärset ja ruumisäästlikku signaaliedastust.
05
KKK
K1: Miks sobib teie FFC painduv kaabel autokella vedrude jaoks?
V1: Meie FFC painduv kaabel on konstrueeritud erakordselt paindlikult, et taluda korduvaid pöörlemisliigutusi (±2,0-±4,8 pööret) kella vedrudes. See vastab auto-klassi temperatuuri (-40 kraadi kuni +125 kraadi) ja vibratsioonistandarditele koos rangete isolatsioonitakistuse testimisega (suurem kui 100 MΩ või sellega võrdne), et vältida lühiseid. Toetudes IATF16949 sertifikaadile ja SGMW laboratoorsele tunnustusele, tagab see roolisõlmede pikaajalise töökindluse, mida usaldavad suuremad autotootjad kogu maailmas.
Q2: Kas saate pakkuda konkreetsete projektide jaoks kohandatud FFC paindkaablilahendusi?
A2: Jah, oleme spetsialiseerunud kohandatavatele FFC paindkaablilahendustele. Pakume kohandatud konfiguratsioone juhtmete arvu (2-26 kanalit), sammu suuruse, pikkuse, klemmitüüpide ja isolatsioonimaterjalide jaoks, mis vastavad teie ainulaadsetele rakendusvajadustele. Meie insenerimeeskond teeb tihedat koostööd klientidega, et arendada prototüüpe ja partiidena toota kohandatud kaableid, mida toetavad kiired teostusajad (10–15 tööpäeva eritellimuste puhul) ja range kvaliteedikontroll.
Q3: Kuidas tagate FFC paindkaablite kvaliteedi tootmise ajal?
A3: kvaliteedikontroll on integreeritud igasse tootmisetappi: toorained (vaskribad, isolatsioonikile) läbivad partiiproovide võtmise, materjalide sertifitseerimise kontrolli ja RoHS-i vastavuse kontrolli; põhiparameetreid (juhi laius, isolatsiooni paksus, samm) jälgitakse CCD visuaalse kontrolli ja automatiseeritud süsteemide abil; valmis kaablid läbivad isolatsioonitakistuse, pingetakistuse, paindlikkuse ja vastupidavuse testimise. Hooldame ka ISO14001 keskkonnajuhtimise ja GB/T29490 intellektuaalomandi süsteeme tervikliku kvaliteedi tagamise eesmärgil.
Q4: Mis on standardsete ja kohandatud FFC paindkaablite tellimuste tarneaeg?
A4: standardsete FFC paindkaabli konfiguratsioonide (tavalised kanalid, sammude suurused ja pikkused) tarneaeg on 7-10 tööpäeva. Kohandatud tellimused nõuavad 10-15 tööpäeva, olenevalt disaini keerukusest ja tellimuse kogusest. Kasutades ära meie strateegilist asukohta Jangtse jõe deltas (Zhejiang-Jiangsu-Shanghai), tagame usaldusväärsete tarnepartnerite kaudu kiire logistika ja õigeaegse kohaletoimetamise ülemaailmsetele klientidele.
K5: Kas teie FFC paindkaablid vastavad ülemaailmsetele turgudele kehtivatele rahvusvahelistele standarditele?
V5: Jah, meie FFC paindkaablid vastavad täielikult rahvusvahelistele standarditele, sealhulgas IATF16949 (auto kvaliteet), ISO14001 (keskkonnajuhtimine) ja RoHS (ohtlike ainete piirang). Need on SGMW (SAIC-GM-Wuling) sertifitseeritud ja vastavad ülemaailmsete auto- ja elektroonikaturgude nõuetele, mistõttu sobivad need ekspordiks Põhja-Ameerikasse, Euroopasse, Kagu-Aasiasse ja mujale.
K6: Kuidas on FFC painduv kaabel jõudluse poolest võrreldav traditsiooniliste ümarate kaablitega?
A6: FFC painduv kaabel pakub selgeid eeliseid: see säästab 30-50% paigaldusruumi, kaalub 20–40% vähem ja tagab parema paindlikkuse kitsa või dünaamilise paigalduse korral. Selle lame disain vähendab EMI-häireid, tagades stabiilsema signaaliedastuse kui ümarad kaablid. Lisaks tagab automatiseeritud tootmine ühtlase kvaliteedi ja mõõtmete täpsuse, muutes selle usaldusväärsemaks valikuks ülitäpsete autotööstuse ja elektroonikaseadmete jaoks.
